O que é uma conexão para tubo termofusível PE?

Um Encaixe de tubo termofusível PE é um componente conector de polietileno que une seções de tubo PE usando calor - sem adesivos, solventes ou materiais de vedação mecânica . A conexão e a extremidade do tubo são aquecidas até a temperatura de fusão do material de polietileno, depois pressionadas juntas e deixadas esfriar. À medida que as superfícies fundidas se fundem e solidificam, elas formam uma ligação monolítica única que é tão forte quanto o próprio material do tubo e completamente impermeável ao fluido transportado. As conexões termofusíveis PE são o padrão de conexão preferido para sistemas de abastecimento de água, distribuição de gás, irrigação agrícola e tubulações industriais em todo o mundo devido à sua confiabilidade, resistência à corrosão e longa vida útil.

O Processo de Conexão Hot Melt

Dois métodos principais de conexão hot melt são usados com acessórios para tubos PE, cada um adequado para diferentes condições de instalação e tamanhos de tubos:

Fusão de topo (soldagem por placa quente)

A extremidade do tubo e a face da conexão são pressionadas simultaneamente contra uma placa plana aquecida em 200–230°C até que ambas as superfícies derretam a uma profundidade consistente. A placa é então removida e as duas superfícies fundidas são pressionadas juntas sob pressão controlada e mantidas imóveis enquanto o polietileno esfria e solidifica novamente. A junta resultante não tem costura, nenhuma restrição interna e uma resistência à tração que iguala ou excede o material da parede do tubo. A fusão de topo é padrão para tubos de diâmetro maior (normalmente 63 mm e acima) em infraestruturas municipais de água e gás.

Fusão de soquete

Um specialized socket tool simultaneously heats the outside of the pipe end and the inside of the fitting socket to melt temperature. The tool is removed and the pipe is immediately pushed into the fitting socket before re-solidification occurs. The two surfaces fuse as they cool together inside the socket. This method is widely used for smaller diameter systems (up to 63 mm) and produces flexible, reliable joints for plumbing, irrigation, and drainage applications where direction changes, branches, and transitions are needed.

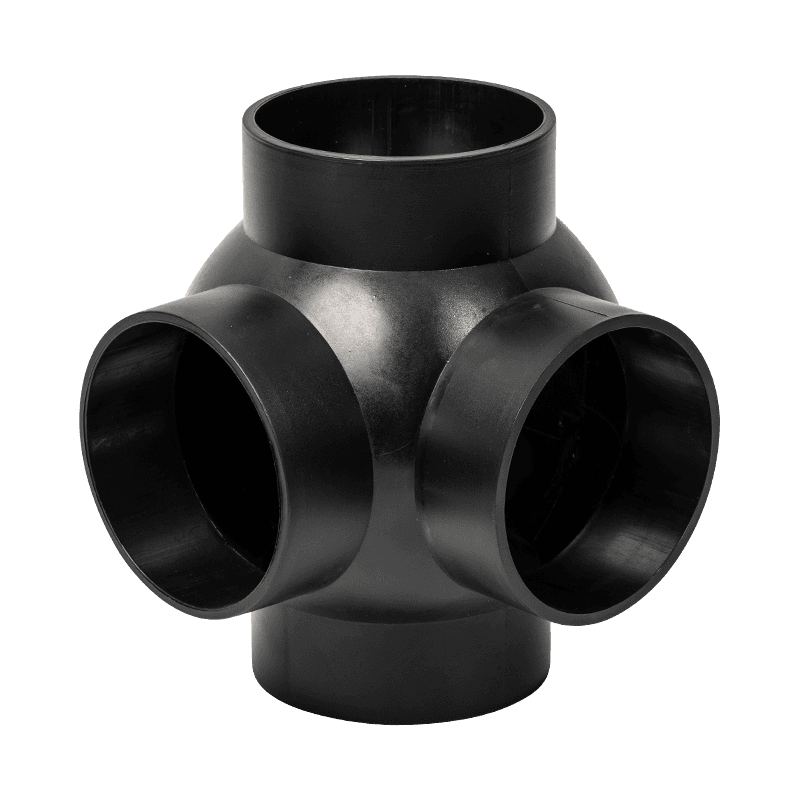

Tipos de acessórios termofusíveis PE

O Encaixe de fusão a quente PE A gama cobre todas as geometrias de conexão necessárias para construir sistemas de tubulações completos:

• Acoplador reto (igual e redutor): une duas seções de tubo ponta a ponta na mesma linha; versões redutoras conectam tubos de diferentes diâmetros
• Cotovelo (45° e 90°): muda a direção de uma tubulação em um ângulo fixo; mantém a área de fluxo total sem a queda de pressão de curvas acentuadas
• Tee (igual e redutor): cria uma ramificação do trecho de tubulação principal; tees iguais dividem o fluxo igualmente enquanto tees redutores conectam um tubo de ramal menor
• Tampa final: sela a extremidade de um trecho de tubo com um fechamento permanente com classificação de pressão
• Adaptador de flange: conecta sistemas de tubulação PE a válvulas metálicas flangeadas, bombas e equipamentos — o único ponto em um sistema PE que utiliza uma conexão mecânica
• Acessórios de transição: conecte o tubo PE a sistemas de aço, cobre ou PVC usando uma combinação de hot melt no lado PE e um acessório roscado ou de compressão no outro lado do material

Classes de materiais: PE80 e PE100

As conexões de fusão a quente PE são fabricadas em diferentes tipos de materiais, classificados por sua resistência hidrostática de longo prazo. As duas classes em uso ativo atualmente são:

Principais propriedades dos acessórios de fusão a quente PE

• Não são necessários materiais de vedação adicionais: a junta fundida é sua própria vedação - sem juntas, fita de PTFE ou cimento solvente que possa degradar com o tempo ou ser aplicado incorretamente
• Imunidade total à corrosão: o polietileno é quimicamente inerte a toda a gama de produtos químicos da água, ácidos, álcalis e sais encontrados em sistemas de água municipais e agrícolas
• Flexibilidade para movimento no solo: Tubos e conexões PE podem acomodar assentamentos de solo, atividades sísmicas e geadas que fraturariam PVC rígido ou quebrariam juntas de metal
• Longa vida útil certificada: As conexões PE100 são certificadas para uma vida útil mínima de 50 anos na pressão e temperatura nominais — reduzindo significativamente os custos de substituição durante o ciclo de vida em comparação com sistemas metálicos
• Leve para fácil instalação: significativamente mais leve do que acessórios metálicos equivalentes, reduzindo os requisitos de mão de obra para projetos de infraestrutura de grande escala
• Resistência UV: o negro de fumo adicionado à formulação do material fornece estabilização UV para instalações acima do solo e expostas

Umpplications Across Industries

As conexões termofusíveis PE são um componente de conexão indispensável em uma ampla variedade de indústrias e tipos de infraestrutura:

• Abastecimento municipal de água: resistência à corrosão, classificação de pressão e vida útil de 50 anos tornam as conexões PE100 a especificação padrão para redes urbanas de distribuição de água, substituindo redes de ferro envelhecidas ou de cimento-amianto
• Distribuição de gás: juntas de PE fundidas a topo criam uma barreira de gás completamente vedada e com permeabilidade zero em redes de distribuição enterradas — um requisito crítico de segurança que as juntas mecânicas não podem fornecer de forma confiável ao longo de décadas
• Tubulação de processo industrial: circuitos de água de resfriamento, drenagem de efluentes químicos e sistemas de circulação de água se beneficiam da ampla compatibilidade química e resistência ao impacto do PE
• Umgricultural irrigation: As conexões de PE estabilizadas contra UV e com imunidade à corrosão proporcionam conexões duráveis e de baixa manutenção em redes de irrigação de terras agrícolas acima do solo e enterradas
• Encanamento residencial e comercial: As conexões PE de fusão por soquete para abastecimento de água quente e fria eliminam os problemas de corrosão, incrustação e contaminação associados às alternativas de cobre e aço galvanizado
