Como instalar um cotovelo de fusão elétrica de 90°?

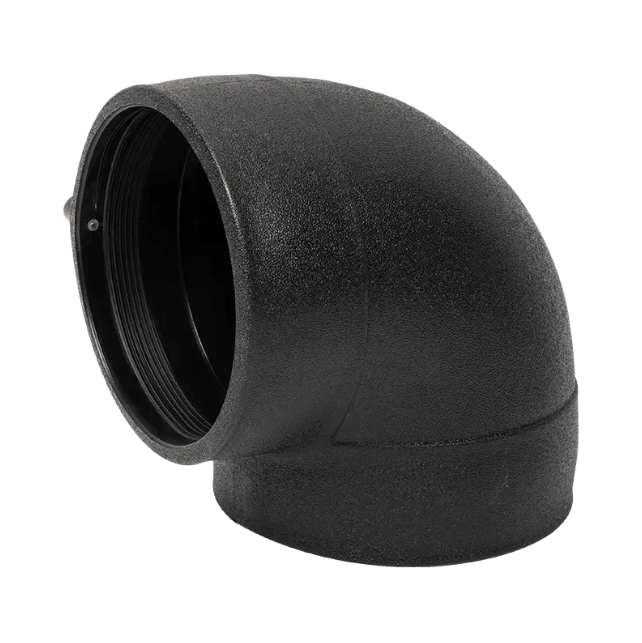

Na moderna engenharia de dutos, os tubos de polietileno (PE) são amplamente utilizados devido à sua excelente resistência à corrosão e durabilidade. O Cotovelo de fusão elétrica 90° , um componente chave que conecta esses tubos, garante a segurança e a confiabilidade do sistema de tubulação ao mudar de direção. A instalação correta é fundamental para garantir a operação estável a longo prazo do sistema de dutos.

Etapa 1: Preparação e Inspeção de Segurança

A preparação adequada é crucial antes de iniciar a instalação do Cotovelo de fusão elétrica 90° .

• Verifique Equipamentos e Materiais: Certifique-se de que o cotovelo elétrico de fusão de 90°, os tubos PE, a máquina de solda por eletrofusão, o raspador e outras ferramentas estejam completos e verifique se todos os componentes atendem às especificações e não estão danificados.


• Verificação da fonte de alimentação: Verifique se a tensão da fonte de alimentação e a potência da máquina de solda por eletrofusão atendem aos requisitos e certifique-se de que a fonte de alimentação para a área de soldagem seja estável e confiável.


• Preparação de tubos: Certifique-se de que as extremidades dos tubos PE a serem conectados sejam planas, verticais e livres de arranhões ou sujeira.



Dica: Um cotovelo de fusão elétrica de 90° é um acessório de tubo usado para alterar a direção de uma tubulação. Ao selecionar um tubo PE, certifique-se de que seu diâmetro, espessura de parede e classificação de pressão correspondam ao tubo PE a ser conectado.

Etapa 2: Limpar e raspar a superfície do tubo

Este é um passo crucial para garantir a qualidade do Cotovelo de fusão elétrica 90° conexão.

• Limpeza: Limpe a área de conexão do tubo PE e a parede interna do Cotovelo Electric Fusion 90° com um pano limpo para remover graxa, poeira ou umidade.


• Raspagem precisa: Use um raspador ou ferramenta de raspagem especializado para raspar com precisão a área de inserção do tubo PE. O comprimento de raspagem deve ser ligeiramente maior que a profundidade de inserção do cotovelo Electric Fusion 90° para remover a camada de óxido na superfície do tubo. A camada de óxido afetará severamente a qualidade da solda.



Nota: A raspagem deve ser uniforme, completa e realizada em toda a circunferência. Evite a contaminação secundária da superfície raspada do tubo.

Etapa 3: Conectando e fixando o cotovelo de fusão elétrica de 90°

Insira o tubo PE limpo e raspado no cotovelo Electric Fusion 90°.

• Profundidade de inserção: O tubo deve ser totalmente inserido no centro do cotovelo Electric Fusion 90°, até a marca de profundidade de inserção especificada.


• Calibração e Fixação: Use braçadeiras de fixação (braçadeiras) dedicadas para alinhar e fixar firmemente o cotovelo e o tubo Electric Fusion 90°, garantindo que eles não se movam ou se desalinhem durante a soldagem. O cotovelo e o eixo do tubo devem estar alinhados para garantir uma conexão ideal do tubo.



Etapa 4: Operação de soldagem por eletrofusão

Este é o passo principal para obter uma conexão confiável de tubo PE.

• Conectando a máquina de solda: Conecte o cabo da máquina de solda por eletrofusão ao poste do eletrodo do Cotovelo Electric Fusion 90°.


• Entrada de parâmetro: Insira a tensão correta e o tempo de soldagem na máquina de solda por eletrofusão de acordo com o código de barras no Cotovelo Electric Fusion 90° ou os parâmetros de soldagem fornecidos pelo fabricante.


• Comece a soldar: Ligue a máquina de solda por eletrofusão para iniciar o processo de soldagem. A máquina de solda completará automaticamente o aquecimento e a soldagem de acordo com o programa definido. Não mova nem toque na conexão durante esse processo.


• Indicador de Observação: Após a conclusão da soldagem, muitos cotovelos Electric Fusion 90° exibirão um indicador de soldagem, indicando que a conexão foi concluída com sucesso.



Etapa 5: Resfriamento e Inspeção Final

• Resfriamento Natural: Depois que a máquina de solda indicar que a soldagem foi concluída e a energia desligada, aguarde tempo suficiente para o resfriamento natural. O tempo de resfriamento depende da temperatura ambiente e das especificações do tubo; consulte estritamente as instruções do cotovelo Electric Fusion 90°.


• Nota importante: Não mova nem remova as braçadeiras de fixação durante o resfriamento. A remoção prematura das braçadeiras de fixação pode causar deformação da área de solda, afetando a vedação e a resistência da conexão do tubo.


• Inspeção Final: Após o resfriamento, remova os grampos de fixação. Inspecione a aparência da área de solda para garantir que não haja defeitos óbvios e que o poste indicador tenha saído.



A instalação adequada do Cotovelo de fusão elétrica 90° é crucial para construir um sistema de tubulação PE robusto e confiável. Desde limpeza e raspagem completas até soldagem por eletrofusão precisa e resfriamento suficiente, cada etapa é crítica. Seguir essas etapas garantirá conexões de tubos de alta qualidade com seu cotovelo Electric Fusion 90°, proporcionando confiabilidade de longo prazo para seus projetos.
