A estrutura, princípio e guia de seleção concêntrico/excêntrico do redutor excêntrico PE

Umo conectar dois tubos de diâmetros diferentes, os acessórios redutores tornam-se essenciais. No entanto, os projetos concêntricos tradicionais apresentam desvantagens inerentes ao manusear certos fluidos e condições operacionais. Por esta razão, Redutores excêntricos PE , com seu projeto estrutural exclusivo e desempenho superior, tornaram-se a escolha profissional para resolver problemas complexos de fluidos.

1. O que é um redutor excêntrico PE?

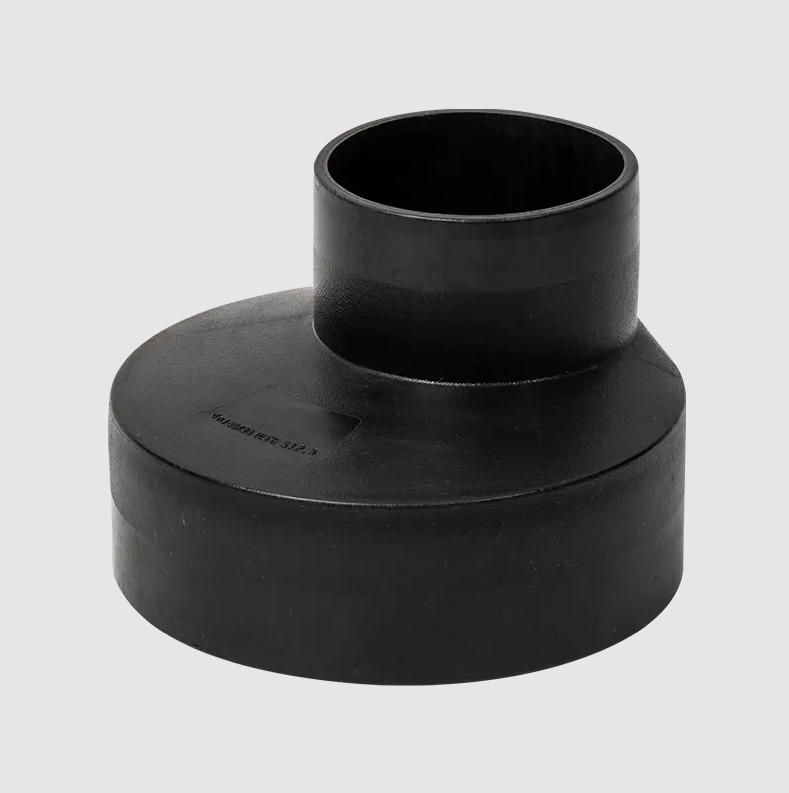

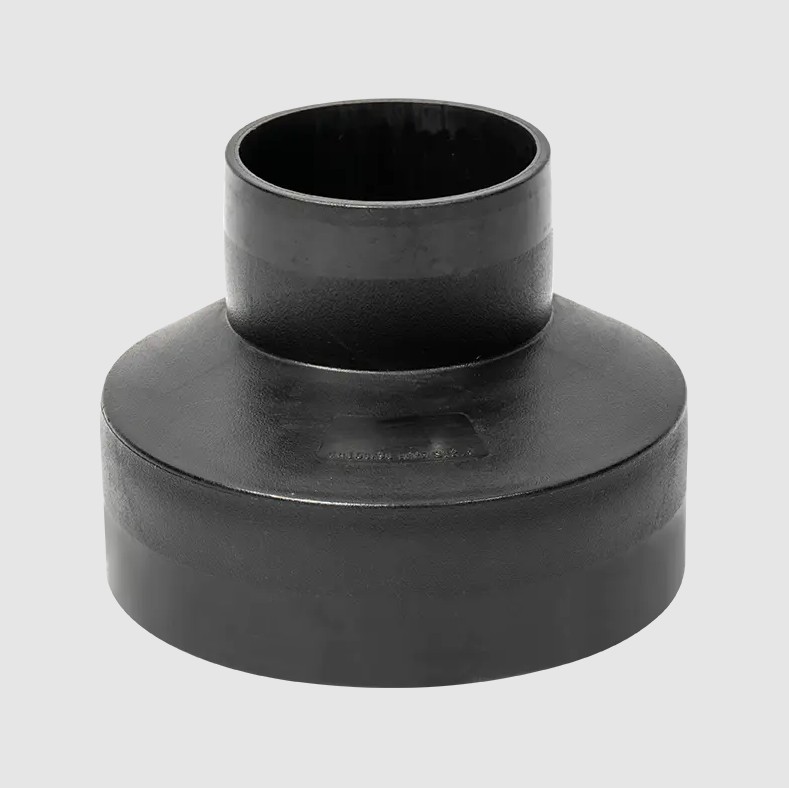

A Redutor excêntrico PE é uma conexão especializada usada para obter uma transição suave entre os diâmetros dos tubos. Feito de polietileno durável (PE), oferece excelente resistência à corrosão, alta resistência, construção leve e excelente resistência química, tornando-o amplamente utilizado em vários campos, incluindo conservação de água, gás e engenharia química.

Ao contrário dos redutores concêntricos convencionais, as linhas centrais das duas extremidades de um Redutor excêntrico PE —os diâmetros maiores e menores—não coincidem, mas estão deslocados. Estruturalmente, exibe uma transição cônica assimétrica, com uma borda permanecendo reta enquanto a outra afunila. É este design excêntrico exclusivo que lhe confere uma vantagem fundamental no controle de fluidos.

2. Qual é o princípio por trás do redutor excêntrico PE?

O princípio de funcionamento do Redutor excêntrico PE baseia-se na otimização da dinâmica de fluidos para eliminar dois grandes desafios de engenharia que podem surgir em mudanças de diâmetro em tubulações horizontais: cavitação e sedimentação de sólidos.

Em tubulações horizontais, os redutores concêntricos tradicionais resultam em descontinuidades estruturais no caminho do fluido na parte superior ou inferior:

• Eliminando o risco de cavitação (instalação horizontal plana): Ao transportar líquidos, se o lado reto do redutor estiver localizado no topo da tubulação (ou seja, instalação plana), este projeto evita o acúmulo de gás na zona de transição onde o diâmetro aumenta, evitando a formação de bolsas de ar ou cavitação. A cavitação é uma das principais causas de cavitação, vibração e danos aos corpos das bombas. Portanto, a instalação plana de redutores excêntricos nas linhas de sucção da bomba é crucial para a proteção do equipamento.


• Prevenção de assentamento de sólidos (instalação horizontal de fundo plano): Ao transportar fluidos contendo partículas sólidas (como lama, esgoto e lama de minério), se o lado reto do redutor estiver localizado na parte inferior do tubo (ou seja, instalação de fundo plano), ele garante um fundo de tubo contínuo e liso, eliminando "zonas mortas" onde o fluido desacelera ou estagna. Isso evita efetivamente que partículas sólidas se assentem, se acumulem e se aglomerem na mudança de diâmetro, reduzindo fundamentalmente o risco de entupimento do tubo.



3. Quando usar redutores excêntricos PE?

Devido às suas capacidades únicas de otimização de fluxo, Redutores excêntricos PE são usados principalmente nas seguintes aplicações críticas com requisitos especiais para o ambiente fluido:

• Proteção de entrada da bomba: Este é o cenário de aplicação mais comum. Para garantir um fluxo de fluido suave e sem bolhas na bomba, todos os redutores conectados à entrada horizontal da bomba devem ser redutores excêntricos PE montados na parte superior plana.


• Contendo Sólidos: Em indústrias como processamento químico, mineração e tratamento de águas residuais, tubulações que transportam grandes quantidades de sólidos suspensos, lamas ou meios de alta viscosidade devem utilizar instalação de fundo plano para evitar sedimentação.


• Drenagem de tubulação e fluxo gravitacional: Quando o projeto da tubulação exige a drenagem completa do meio, ou quando a tubulação depende da gravidade para o transporte de fluidos, um redutor excêntrico de fundo plano garante a drenagem completa e evita o acúmulo de líquido residual.


4. Qual é a diferença entre um redutor concêntrico e um redutor excêntrico PE?

Embora tanto os redutores concêntricos quanto os redutores excêntricos PE sejam usados para reduzir diâmetros de tubos, eles diferem fundamentalmente em estrutura e função:

• Diferença estrutural central: Os redutores concêntricos são troncos perfeitamente simétricos, com as linhas centrais de suas duas extremidades alinhadas. Os redutores excêntricos PE, por outro lado, possuem uma linha central deslocada e são estruturalmente assimétricos, com um lado reto.


• Diferenças nas condições operacionais aplicáveis: Os redutores concêntricos são adequados para aplicações onde as propriedades do fluido são menos críticas ou onde a mudança do diâmetro do tubo ocorre principalmente na direção vertical (como risers). Os redutores excêntricos PE, por outro lado, são projetados para enfrentar os desafios específicos de dinâmica de fluidos de tubulações horizontais e são uma solução especializada para resolver problemas de sedimentação e cavitação.


• Impacto nos fluidos: Quando instalados horizontalmente, falhas de projeto em tubos concêntricos podem levar a vazões irregulares e criar espaços na parte superior onde o gás pode se acumular ou áreas na parte inferior onde a sedimentação pode se formar facilmente, aumentando a frequência de manutenção do sistema e os riscos operacionais.


  Comparação de recursos	Redutor Concêntrico	Redutor excêntrico PE
  Linha central	As linhas centrais das duas extremidades do tubo coincidem (coaxiais).	As linhas centrais das duas extremidades do tubo estão deslocadas (não coaxiais).
  Forma	Uma forma de tronco simétrica.	Possui um cone assimétrico com um lado plano.
  Vantagens de instalação	Usado para instalação de tubos verticais ou redução de tubos em curtas distâncias.	Pode ser instalado em tubos horizontais para eliminar problemas de sedimentação e cavitação.
  Efeitos fluidos	Pode facilmente formar bolsas de ar na parte superior (horizontal) ou áreas de sedimentação na parte inferior (horizontal).	O design nivelado otimiza a distribuição de fluidos e reduz a resistência ao fluxo.
  Fluidos Aplicáveis	Usado para gases limpos ou líquidos limpos.	É adequado para líquidos contendo partículas sólidas, lamas ou aqueles propensos à geração de gases.

5. Quais são as vantagens dos redutores excêntricos PE?

A escolha de redutores excêntricos PE não envolve apenas atender às especificações de projeto; é também um investimento de longo prazo em todo o sistema de tubulação. Os benefícios incluem:

• Vida útil prolongada do equipamento: Ao eliminar efetivamente a cavitação na entrada de sucção da bomba, os danos por cavitação no impulsor da bomba e na câmara interna são significativamente reduzidos, prolongando significativamente a vida útil de equipamentos caros.


• Custos operacionais reduzidos: Ao evitar o assentamento e o bloqueio de partículas sólidas, a lavagem da tubulação, o desassoreamento e o tempo de inatividade para manutenção são reduzidos, melhorando a eficiência e a confiabilidade do sistema.


• Alta eficiência de transferência de fluidos: O design de transição suave minimiza a turbulência do fluido, reduz a perda de pressão e garante uma transferência suave do fluido.


• Excelente durabilidade: O material PE utilizado oferece excelente resistência ao desgaste e estabilidade química, garantindo operação de longo prazo em ambientes agressivos.



6. Quando devo usar um redutor excêntrico PE e quando devo usar um redutor concêntrico?

A decisão de seleção deve seguir rigorosamente as características do fluido e a orientação de instalação da tubulação:

• Selecionando um redutor excêntrico PE:
  • Em tubulações horizontais, ao transportar fluidos contendo partículas sólidas, lamas ou fluidos de alta viscosidade, é essencial uma instalação com fundo plano.


  • Em tubulações horizontais, ao conectar à porta de sucção de uma bomba ou outro equipamento sensível ao acúmulo de gás, é essencial uma instalação plana.


• Selecionando um redutor concêntrico:
  • Em tubos verticais, quer o fluxo seja ascendente ou descendente, a influência da gravidade garante uma distribuição de fluxo relativamente uniforme, pelo que um redutor concêntrico é suficiente.


  • Em tubulações horizontais, ao transportar fluidos limpos, sem sedimentos e propensos a gases (como certa água ou ar limpo) e quando a perda de pressão na troca da tubulação não é uma preocupação, o redutor excêntrico PE é o padrão intransigente.



Resumindo, para qualquer troca horizontal de tubos que envolva limpeza de fluidos, proteção de bombas e drenagem de tubos, o redutor excêntrico PE é o padrão intransigente.

7. Como determino a linha central de um redutor excêntrico PE?

Durante a instalação no local, garantir a orientação correta dos redutores excêntricos PE é crucial para evitar falhas de projeto. Normalmente não se trata de calcular a linha central geométrica, mas sim de posicionamento funcional:

Princípio de posicionamento: A função determina o brilho.

• Prevenindo a sedimentação: Se o objetivo for evitar a sedimentação de partículas sólidas, certifique-se de que o lado reto da conexão esteja na parte inferior do tubo. Durante a instalação, use uma ferramenta como um nível para alinhar com precisão as paredes internas inferiores do redutor e a seção reta do tubo.


• Eliminando bolsas de ar: Se o objetivo é evitar o acúmulo de gás na parte superior, certifique-se de que o lado reto da conexão esteja na parte superior do tubo. Isto é crucial ao conectar à sucção da bomba.



A instalação adequada garante que a conexão possa desempenhar plenamente sua função de otimização de fluxo, maximizando a confiabilidade e a durabilidade de todo o sistema de tubulação PE.

8. Quais são os métodos de conexão para redutores excêntricos PE?

Como componente chave em um sistema de tubulação, os benefícios de desempenho dos redutores excêntricos de PE (eliminando bolsas de ar e evitando a sedimentação) exigem conexões confiáveis ​​e duráveis ​​para concretizar plenamente seus benefícios. A tecnologia de conexão de tubos de polietileno (PE) está no centro da engenharia moderna de dutos, e a qualidade da conexão impacta diretamente a vedação, a capacidade de suporte de pressão e a vida útil de todo o sistema.

1. Hot-Melt Butt Fusion: A primeira escolha para resistência e economia

Hot-Melt Butt Fusion é a tecnologia de conexão mais comumente usada e econômica para tubos PE, particularmente adequada para redutores excêntricos PE de grande diâmetro. Este método de conexão aquece e pressuriza as conexões e extremidades dos tubos, fazendo com que derretam e se fundam novamente, formando uma junta única e integral com propriedades consistentes com o material original.

2. Eletrofusão: uma escolha ideal para alta confiabilidade e ambientes complexos

A eletrofusão usa um fio de aquecimento embutido em uma conexão de eletrofusão (como um redutor excêntrico) para gerar calor, derretendo a superfície de contato entre a conexão e o tubo. O resfriamento cria uma conexão firme.

3. Conexão de flange: uma ponte para conectar materiais e equipamentos diferentes

A conexão de flange é o método padrão para conectar redutores excêntricos PE a tubos metálicos, válvulas, bombas ou outros equipamentos não PE. Esta conexão usa um par de flanges, uma junta e um conjunto de parafusos para criar uma vedação mecânica.
