Acessórios para tubos PE cotovelo de 45°: todas as informações importantes que você precisa saber?

1.O que é um cotovelo de 45 ° para acessórios para tubos PE?

1.1 Definição Central e Noções Básicas de Materiais

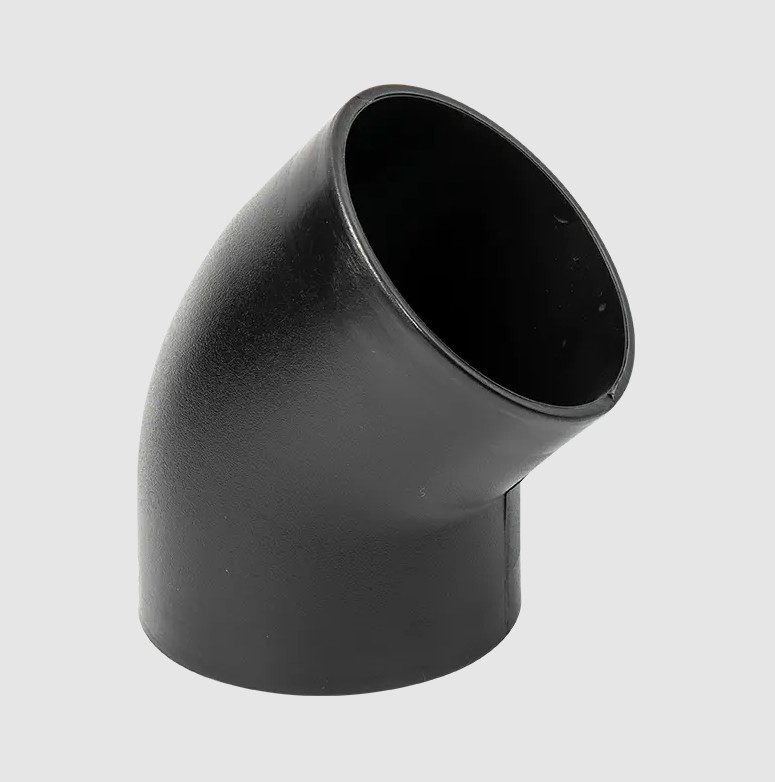

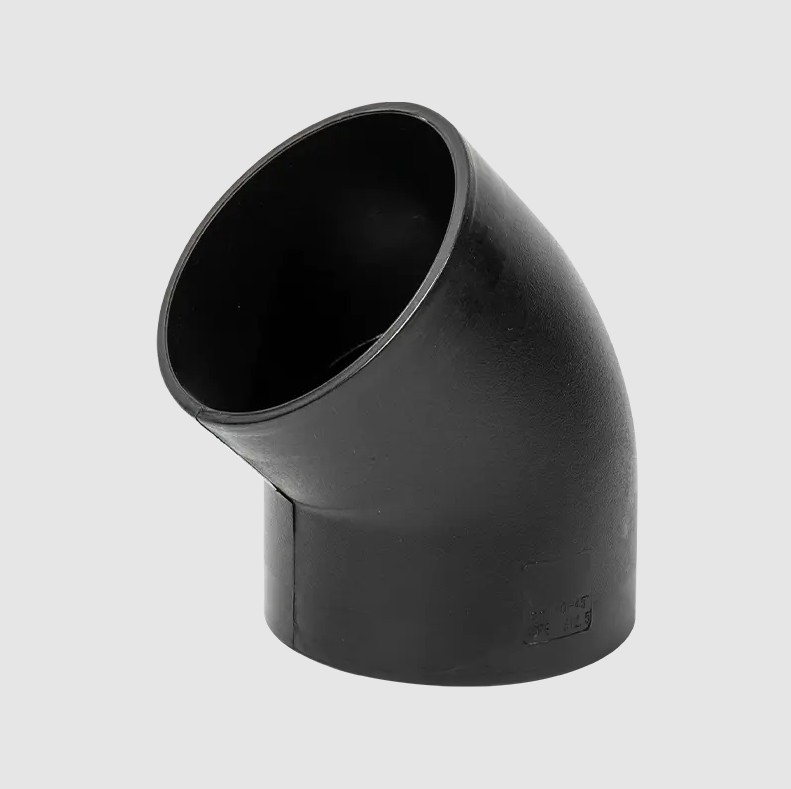

Um Acessórios para tubos PE cotovelo de 45° é um conector de tubo especializado feito de polietileno de alta densidade (HDPE) ou polietileno de média densidade (MDPE) usado para atingir um ângulo de 45 graus em um sistema de tubulação. É um componente crítico dos sistemas de tubulação de polietileno (PE), projetado para minimizar a perda de energia e o choque hidráulico quando os fluidos mudam de direção.

As propriedades excepcionais do PE proporcionam aos cotovelos de 45° as seguintes vantagens principais: forte resistência à corrosão, excelente resistência à fissuração por gelo em baixa temperatura, leveza e alta resistência e excelente resistência ao impacto. Essas propriedades garantem que os cotovelos de 45° dos acessórios para tubos PE mantenham um desempenho estável e de longo prazo, mesmo quando enterrados no subsolo, em ambientes quentes e úmidos ou transportando meios químicos agressivos, tornando-os uma alternativa ideal aos cotovelos de metal tradicionais.

1.2 Padrões de Fabricação e Técnicas de Conexão

A produção de acessórios para tubos PE cotovelo de 45° geralmente adere aos padrões internacionais e nacionais, como ISO 4427 e GB/T 13663, para garantir que sua precisão dimensional e classificações de pressão atendam aos requisitos de projeto.

Os principais métodos de conexão incluem:

• Fusão de bunda: Adequado para tubos de maior diâmetro. Ao aquecer o cotovelo e as extremidades do tubo até um estado fundido, eles são rapidamente pressionados um contra o outro e resfriados, criando uma junta com propriedades de vedação e resistência iguais às do próprio tubo.


• Eletrofusão: Um heating wire is embedded within the elbow. When heated, it fuses the elbow and pipe surfaces together, forming a highly reliable, integrated connection. This connection is easy to operate and offers consistent connection quality.


2. Quais são os benefícios de usar Acessórios para tubos PE cotovelo de 45° ?

O uso de acessórios para tubos PE com cotovelo de 45 ° em sistemas de tubulação reflete a consideração abrangente de eficiência, segurança e economia no projeto de engenharia moderno.

2.1 Dinâmica de Fluidos Superior

O design de curvatura de 45 graus é o seu maior destaque técnico. No campo do controle de fluidos, quanto mais plana for a curvatura, menor será o coeficiente de resistência local (valor K) gerado durante o fluxo do fluido. Comparados aos cotovelos afiados de 90 graus, os cotovelos PE de 45 graus podem:

• Minimize a perda de carga: Reduza a turbulência e as correntes parasitas dentro da tubulação, reduzindo o atrito e o impacto na curva, melhorando assim a eficiência do transporte.


• Reduza o consumo de energia da estação de bombeamento: Menor perda hidráulica significa menos resistência para a estação de bombeamento ou compressor superar, reduzindo diretamente os custos operacionais de longo prazo do sistema de tubulação.


• Suprimir eficazmente o golpe de aríete: A deflexão suave do fluxo de água amortece as ondas de choque de pressão geradas por mudanças repentinas na velocidade do fluxo, proporcionando proteção importante para a tubulação e equipamentos de bombas e válvulas.



2.2 Durabilidade a longo prazo e custos de manutenção

O material de polietileno garante a confiabilidade do cotovelo a longo prazo. Sua resistência inerente ao desgaste faz com que seu desgaste seja muito mais lento do que os tubos de metal ao transportar meios contendo partículas sólidas (como lama e sedimentos). Além disso, a inércia química inerente do PE significa que Acessórios para tubos PE cotovelo de 45° são imunes à corrosão eletroquímica, mesmo em ambientes ácidos e alcalinos. Isso resulta em:

• Vida útil prolongada: Um service life of over 50 years is possible, far exceeding that of many traditional materials.


• Frequência de manutenção reduzida: Sem corrosão, sem incrustações e com vedação confiável, reduzem significativamente o risco de vazamentos e bloqueios, diminuindo os custos de manutenção e reparos de rotina.


3. Qual é a diferença entre cotovelos PE de 45° e 90°?

Ao projetar sistemas de tubulação profissionais, a escolha entre cotovelos de 45° e 90° depende da prioridade do controle de fluxo. Quando o objetivo do projeto é minimizar as perdas hidráulicas e otimizar a eficiência energética do sistema, os engenheiros preferirão usar dois Acessórios para tubos PE cotovelo de 45° com um tubo curto para conseguir uma rotação de 90°. Embora isto aumente ligeiramente a carga de trabalho de material e instalação, os benefícios a longo prazo são significativos.

4. Um cotovelo PE 45° reduz o fluxo?

A resposta é: cotovelos de 45° em tubos PE geram resistência local, mas essa resistência é mínima entre todos os elementos giratórios e muito menor que o impacto dos cotovelos de 90° no fluxo.

Umccording to the classic Darcy-Weisbach equation or the equivalent length method, the total head loss in a pipeline is composed of longitudinal loss (straight pipe friction) and local loss (pipe resistance).

A função de um cotovelo de 45°: Seu giro suave reduz efetivamente o coeficiente de perda local. Isso significa que, com a mesma pressão e vazão do sistema, um sistema de tubulação que usa um cotovelo de 45° pode manter uma vazão efetiva mais alta.

Garantia da taxa de fluxo: em vez de “reduzir o fluxo”, é mais correto dizer que maximiza a taxa de fluxo. No transporte de água de longa distância ou de produtos químicos de precisão, é essa garantia meticulosa de fluxo que torna os cotovelos de 45° em tubos PE um conector crítico para otimizar o desempenho do sistema.

5. Quais são as utilizações dos cotovelos de 45° em tubos PE? (Aplicações principais e valor da indústria)

Acessórios para tubos PE cotovelo de 45° , com seu desempenho superior e vedação confiável, são amplamente utilizados em indústrias que exigem os mais altos níveis de confiabilidade e eficiência:

• Infraestrutura Municipal e Urbana:
  • Sistemas de abastecimento de água: Usado para controle de fluidos em tubulações principais e secundárias urbanas, garantindo um fluxo suave de água e reduzindo o risco de rompimento de tubulações.


  • Transporte de Gás: Ums a secure connector in polyethylene gas pipelines, they reliably change pipeline routing and ensure the safety of urban gas supply.


• Indústrias Industriais e Químicas:
  • Transporte de mídia corrosiva: Devido à excelente resistência à corrosão do PE, eles são adequados para tubulações que transportam líquidos químicos, como ácido clorídrico e ácido sulfúrico. Cotovelos de 45° garantem eficiência em layouts complexos de tubulações.


  • Transporte de Polpa e Rejeitos: Sua resistência ao desgaste os torna a escolha ideal para transporte em mineração, prolongando a vida útil dos tubos em ambientes altamente abrasivos.


• Umgriculture and Irrigation:
  • Sistemas de irrigação que economizam água: Utilizados em redes de irrigação de jardins e terras agrícolas em grande escala, eles conseguem uma distribuição precisa de água através de um controle eficiente de fluidos, conservando os recursos hídricos.


• Bombas de calor geotérmicas e projetos de proteção ambiental: Usado para desviar e conectar tubulações enterradas, sua resistência a baixas temperaturas e vedação confiável garantem uma operação estável e de longo prazo do sistema.



O cotovelo de tubo PE de 45° é um conector central para operação eficiente, confiável e de longo prazo em sistemas de tubulação modernos. Não é apenas um componente físico para desvio de tubulações, mas também um elemento-chave no projeto de engenharia que equilibra controle de fluxo, otimização de energia e economia.

6. Como instalar e conectar corretamente um cotovelo de tubo PE de 45°?

A qualidade da instalação de um cotovelo de tubo PE de 45° determina diretamente a segurança operacional e a vedação de todo o sistema de tubulação. A conexão adequada é fundamental para evitar vazamentos e falhas futuras. As técnicas de conexão profissional mais comumente utilizadas são a fusão térmica (incluindo topo e soquete) e a fusão elétrica.

6.1 Fusão de topo (adequado para tubos de grande diâmetro)

A fusão de topo é um dos métodos mais seguros para conectar tubos e cotovelos de PE. Ele funde a conexão e o tubo em uma única peça, proporcionando excelente vedação.

• Preparação e Alinhamento: Fixe o cotovelo PE 45° e o tubo PE a ser unido à estrutura da máquina de hot melt, garantindo o alinhamento dos eixos com um desvio não superior a 10% da espessura da parede.


• Fresagem: Use uma fresa para fresar as extremidades do cotovelo e do tubo até que ambas as extremidades fiquem planas, lisas e perpendiculares ao eixo, produzindo cavacos contínuos.


• Aquecimento e retenção de calor: Coloque uma placa de aquecimento (normalmente de 200°C a 220°C) entre as duas extremidades e aplique pressão moderada para alinhar firmemente as extremidades. Esta etapa é crítica, garantindo aquecimento uniforme e formação de flange, conseguindo a fusão total do material.


• Removendo a placa e pressionando: Remova rapidamente a placa de aquecimento e aplique imediatamente a pressão de junta especificada. Esta pressão deve ser mantida de forma constante para garantir a difusão e ligação adequadas dos materiais fundidos.


• Pressão de resfriamento e retenção: Mantenha a pressão da junta (ou seja, mantenha a pressão) pelo tempo especificado. Somente solte a estrutura da máquina depois que a junta esfriar naturalmente até a temperatura especificada a junta poderá ser conectada.



6.2 Fusão Elétrica (Aplicável a Vários Diâmetros e Condições de Trabalho Complexas)

A eletrofusão usa fios de aquecimento pré-incorporados nas conexões para derreter a superfície de contato entre o cotovelo e o tubo, criando uma conexão confiável. Oferece facilidade de operação e alta confiabilidade.

• Limpeza e raspagem: Esta é a etapa mais crítica na fusão elétrica. Use ferramentas especializadas para remover completamente a camada de óxido (raspagem) das áreas do soquete e da ponta do cotovelo de 45° da conexão PE para garantir uma superfície de conexão limpa.


• Posicionando o acessório: Insira o tubo raspado no cotovelo de 45° da conexão PE e fixe-o com um dispositivo de posicionamento para garantir uma folga uniforme e sem tensão entre o tubo e a conexão.


• Aquecimento elétrico: Conecte o soldador de fusão elétrica e insira ou defina os parâmetros de aquecimento, como tensão e tempo, de acordo com o código de barras na conexão. Quando a energia é aplicada, o fio de aquecimento interno aquece, derretendo o material de polietileno e preenchendo a lacuna.


• Resfriamento e Manutenção: Umfter power is applied, the fitting must be cooled naturally according to the specified cooling time. During this time, the joint must not be moved or touched. Only after cooling is complete can the connection achieve its designed strength and seal.



7. Quais são as falhas comuns do cotovelo PE 45°?

Umlthough Acessórios para tubos PE cotovelo de 45° oferecem excelente durabilidade e resistência à corrosão, operação inadequada ou fatores ambientais ainda podem causar algumas falhas comuns durante a instalação e uso a longo prazo.

7.1 Falhas de instalação e conexão (levando principalmente a vazamentos)

7.2 Falhas operacionais de longo prazo (afetando a segurança do sistema)

Ao compreender essas falhas comuns, os usuários não apenas compreenderão melhor as limitações do cotovelo de 45° dos acessórios para tubos PE, mas também tomarão medidas preventivas mais proativas durante a instalação e manutenção, garantindo a operação estável a longo prazo e a eficiência do controle de fluidos do sistema de tubulação.
