Por que os tubos PE não vazam?

Na indústria moderna e na construção de infraestruturas urbanas, seja para gasodutos de alta pressão, redes municipais de abastecimento de água ou transporte especializado de fluidos, a qualidade das ligações de tubos PE permanece extremamente elevada. Conexões mecânicas tradicionais ou métodos simples de fusão a quente muitas vezes não conseguem eliminar completamente vazamentos durante operações de longo prazo, especialmente em ambientes subterrâneos complexos e sujeitos a flutuações ambientais. É neste contexto que Braçadeiras para tubos de eletrofusão PE , com sua tecnologia superior de eletrofusão "isenta de vazamentos", tornaram-se uma solução revolucionária para conexão de tubos, estabelecendo gradualmente novos padrões da indústria.

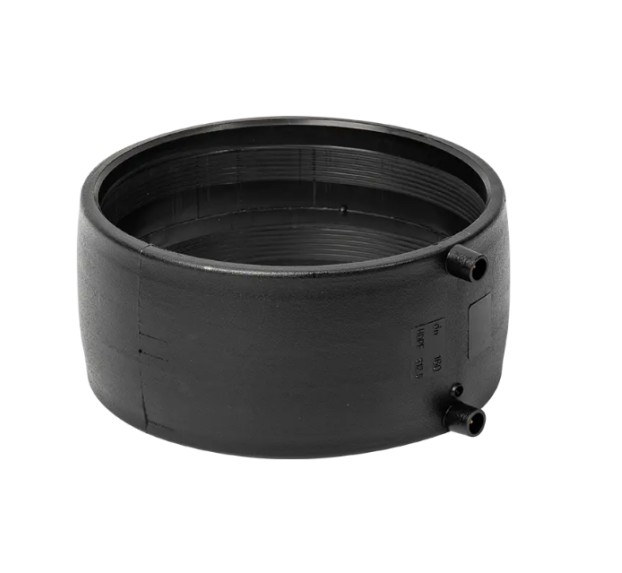

Uma braçadeira para tubo de eletrofusão PE (acoplador de eletrofusão de polietileno) é uma conexão projetada especificamente para conectar tubos de polietileno (PE). Sua característica mais distintiva é um fio de aquecimento de alta resistividade embutido com precisão na parede interna da braçadeira.

Sua função principal

Sua função principal é aproveitar a alta temperatura gerada pela corrente para unir a braçadeira à parede externa do tubo PE a ser conectado, em nível molecular. Quando uma máquina de solda por eletrofusão dedicada é aplicada ao grampo, o fio de aquecimento aquece, conectando rapidamente os materiais PE na área de contato. Durante este processo, as cadeias moleculares de PE dentro do conector passam por interconexão, difusão e reticulação. Após o resfriamento e a solidificação, a junta e o corpo do tubo tornam-se um todo imperceptível e completamente homogêneo. Isso significa que a vida útil, a resistência e a resistência à corrosão da junta são exatamente as mesmas do material do tubo, eliminando fundamentalmente o risco de aperto do tubo e vazamento causado por diferenças de material ou envelhecimento da vedação.

A confiabilidade da tecnologia de eletrofusão decorre de seu princípio operacional controlado com precisão, que por sua vez produz muitas vantagens essenciais significativas:

Princípio Operacional

Todo o processo segue um ciclo preciso. Primeiro, o instalador limpa e raspa completamente a área da junta do tubo (até a camada de óxido). Em seguida, uma braçadeira de tubo é inserida no tubo e o código de barras da braçadeira é lido pela máquina de solda. A máquina de solda reconhece e executa automaticamente a corrente e os parâmetros predefinidos. O fio de aquecimento gerado por corrente aquece o tubo, conduzindo calor e fazendo com que o material PE se junte sob uma certa pressão. Após o resfriamento, as moléculas se alinham, formando uma junta de tubo PE com resistência à tração extremamente forte.

Principais vantagens

• Extremamente confiável e apertado: Isto consegue a fusão em nível molecular entre a conexão do tubo e o tubo, resultando em uma junta que é ainda mais forte do que o próprio tubo e elimina completamente vazamentos causados pelo envelhecimento e falha de juntas, anéis de vedação e outros componentes.


• Operações de construção padronizadas e rastreáveis: As máquinas modernas de soldagem por eletrofusão geralmente incluem recursos de registro de dados. Isto controla automaticamente a tensão e o tempo durante o processo de soldagem, eliminando artefatos que podem ocorrer com a operação manual tradicional. Todos os parâmetros, tempos e resultados de soldagem são registrados, garantindo rastreabilidade para a qualidade do projeto.


• Excelente adaptabilidade a ambientes complexos: Recentemente, para soldagem de topo a quente, que exige alto alinhamento do tubo e está sujeita a maiores influências de vento, areia e temperatura, Braçadeiras para tubos de fusão elétrica PE oferecem resistência superior a ambientes externos durante a instalação, tornando-os particularmente adequados para condições de trabalho complexas, como espaços confinados e lotados ou escavações de canais.



Em aplicações reais de engenharia, as braçadeiras para tubos de fusão elétrica PE fornecem soluções precisas para vários pontos problemáticos da instalação de tubos tradicionais:

Resolvendo o problema da qualidade inconsistente

Os métodos tradicionais enfrentam dificuldades com a experiência consistente do trabalhador, a precisão do alinhamento e a temperatura de aquecimento. As braçadeiras para tubos de fusão elétrica controlam automaticamente os parâmetros de soldagem, minimizando as principais variáveis ​​de qualidade, garantindo uma qualidade de conexão consistente e altamente estável.

Resolvendo o desafio de trabalhar em espaços confinados

O equipamento tradicional de soldagem de topo a quente é volumoso e requer uma superfície de trabalho suficiente. As braçadeiras e soldadores para tubos de fusão elétrica oferecem operação flexível, facilitando a instalação de tubos em porões, túneis ou torres existentes.

Resolva os requisitos rápidos e sísmicos do gasoduto

A junta formada pela conexão de fusão elétrica possui boa flexibilidade, o que pode absorver efetivamente a agilidade causada pelo recalque da fundação, mudanças de temperatura ou pequenos terremotos, e aumentar significativamente a resistência sísmica e a injeção de longo prazo de todo o sistema de dutos.

Embora a tecnologia de eletrofusão em si seja altamente confiável, na operação real, um pequeno número de vazamentos nas braçadeiras de tubos geralmente resultam de negligência nas especificações de construção.

Preparação inadequada da superfície do tubo

Isso pode ser uma causa de desconexão. Se a camada de óxido na superfície do tubo (uma camada que protege o tubo PE do envelhecimento) não for completamente raspada com um raspador dedicado antes da conexão, ou se sujeira, óleo ou material de aterramento permanecer na área da junta, isso pode levar a um contato insuficiente e a uma solda a frio, o que pode causar vazamento.

O tempo é crucial

Após a soldagem, o material PE requer algum tempo para esfriar e solidificar completamente, recuperando toda a sua resistência mecânica. Se o tubo for movido prematuramente, ou se forças externas forem aplicadas à junta ou testes de pressão forem realizados durante este período de resfriamento final (geralmente estritamente especificado), a junta, que ainda está em estado plástico, pode ser danificada, resultando em um curto-circuito.

Parâmetros de soldagem ou operação da fonte de alimentação

Usar parâmetros de soldagem incompatíveis (como tempo de soldagem incorreto) ou forçar a conexão com uma tensão de alimentação extremamente instável pode afetar o aquecimento e pré-aquecimento precisos do fio de aquecimento.

Portanto, aderir estritamente ao processo padronizado de "limpeza" → raspagem → alinhamento → soldagem → "resfriamento suficiente" é a chave para garantir uma conexão bem-sucedida da braçadeira de tubo de fusão elétrica PE.

Durante o reparo e manutenção de tubulações, os técnicos costumam perguntar: As juntas de fixação de tubos de fusão elétrica PE podem ser fundidas novamente?

Os regulamentos da indústria e os padrões técnicos fornecem a resposta: estritamente proibido.

As braçadeiras para tubos PE são projetadas para fusão instantânea e indireta. A reutilização de uma junta concluída pode ter as seguintes consequências graves:

• Tensão Térmica e Degradação do Material: O material PE formou uma estrutura estável durante o processo inicial de conexão e resfriamento. O reaquecimento pode causar superaquecimento localizado, resultando em tensão térmica excessiva ou degradação da estrutura do polímero PE, levando à degradação do desempenho do material e à recuperação da resistência na área de conexão.


• Falha no fio de aquecimento: Os fios de aquecimento são projetados para aquecimento preciso de passagem única. A reenergização do fio de aquecimento pode resultar em distribuição desigual de calor, queima parcial ou incapacidade de obter aquecimento uniforme, prejudicando completamente a qualidade da junta.



Portanto, se surgir algum problema com uma junta de tubo de eletrofusão PE instalada, o método de reparo correto é cortar toda a junta e reconectá-la usando uma nova braçadeira de tubo de eletrofusão PE em um local saudável no tubo. Isso garante a operação segura e confiável do sistema de tubulação a longo prazo.

No campo da tecnologia de conexão de tubos de polietileno (PE), as braçadeiras para tubos de fusão de topo e de eletrofusão de PE são métodos convencionais e amplamente aceitos. Embora ambos consigam conexões permanentes de tubos PE, eles diferem fundamentalmente em seus princípios, aplicações e controle de qualidade de conexão, determinando suas funções distintas em projetos de engenharia.

1. Diferenças nos Princípios e Formas de Conexão

2. Requisitos de ambiente de construção e equipamentos

A maior diferença entre eletrofusão e eletrofusão está na flexibilidade operacional no canteiro de obras:

Limitações do site: As braçadeiras para tubos de eletrofusão são compactas, exigindo menos alinhamento, tornando-as particularmente adequadas para espaços precisos e confinados, trabalhando abaixo da superfície ou em ambientes complexos, como reparos de tubulações, onde a implantação de grandes equipamentos é difícil.

Compatibilidade do diâmetro do tubo: As braçadeiras para tubos de fusão elétrica oferecem vantagens significativas e qualidade consistente para conectar tubos de pequeno e médio porte (por exemplo, DN 20 a DN 315). As máquinas de fusão de topo são mais adequadas para a construção de tubos de grande diâmetro.

Complexidade Operacional: O processo de fusão elétrica é altamente automatizado. O soldador verifica a sequência do tubo e controla automaticamente os parâmetros de soldagem, reduzindo significativamente a dependência da experiência do trabalhador e facilitando a padronização e o rastreamento da qualidade. A fusão de topo, por outro lado, requer precisão extremamente alta, temperatura de aquecimento e controle de pressão, e depende mais da experiência do operador.

3. Compensação custo-benefício

Embora o custo do material de uma única braçadeira para tubo normalmente cubra a energia consumida e a perda do tubo durante o processo de fusão a quente, a eficiência geral é frequentemente maior:

• Risco de vazamento reduzido: As conexões de fusão elétrica oferecem maior confiabilidade e padronização, resultando em taxas de vazamento extremamente baixas durante a operação a longo prazo, reduzindo os custos de manutenção e reparo para versões atualizadas.


• Economiza tempo de construção: O processo de conexão por fusão elétrica é mais compacto e eficiente, especialmente em locais de campo ou áreas de tráfego intenso, onde é possível economizar significativamente na instalação de tubos e no tempo de estrada.



Os tubos de fusão a quente priorizam a eficiência e os materiais e são ideais para tubos de grandes diâmetros e construção econômica. Braçadeiras para tubos de fusão elétrica PE , por outro lado, oferecem alta confiabilidade, adaptabilidade a ambientes complexos e controle de qualidade rastreável, tornando-os a escolha preferida para redes municipais de tubulação, sistemas de gás e projetos de alto padrão.

A vantagem do sistema de tecnologia elétrica PE reside não apenas na alta confiabilidade das braçadeiras para tubos diretos, mas também na sua extensa e abrangente linha de acessórios, que podem lidar com quase todas as curvas, alterações de diâmetro, ramificações e requisitos funcionais em sistemas de tubos de fusão.

1. Conexão básica e acessórios de mudança de direção

Braçadeiras elétricas para tubos diretos (acopladores): A base das conexões de tubos em linha reta e o acessório mais comumente usado, usado para conectar dois tubos PE do mesmo diâmetro.

Cotovelos de eletrofusão: Usado para mudar a direção dos tubos. Exemplos comuns incluem cotovelos de fusão elétrica de 90° e 45°, que são usados ​​para obter curvas horizontais ou verticais em pontes.

Tees de eletrofusão (tees iguais/redutores): Usado para ramificação de tubos.

Tês de diâmetro igual: Disponível em três diâmetros.

Reduzindo camisetas: Disponível para linhas principais e torres de suporte com diversos diâmetros, atendendo às necessidades de distribuição de vazão ou pressão.

Redutores de eletrofusão: Utilizado para conectar tubos de diferentes diâmetros, conseguindo conexões suaves e escalonadas.

Tampas de eletrofusão: Usado para vedação ou tamponamento temporário para garantir a estanqueidade dos sistemas de tubulação.

2. Selas e acessórios para tubos com funções especiais

As selas são produtos essenciais usados na tecnologia de eletrofusão para solucionar necessidades de abertura de tubos, ramificações ou reparos de emergência em serviço, demonstrando o imenso valor de aplicação da eletrofusão:

Selas de ramificação de água/gás por eletrofusão: Usado para criar um novo ramal de uma linha principal sem interromper a operação da linha principal. Contêm lâminas de corte internas, permitindo a abertura de um novo tubo com uma ferramenta após a soldagem.

Selas de parada de eletrofusão: Usado para bloquear ou limitar temporariamente o fluxo durante reparos de emergência em tubulações de gás ou fluidos. São uma ferramenta de segurança para operações pressurizadas e reparos de emergência.

Acessórios de transição de eletrofusão: Usado para conectar tubos PE a outros materiais (como aço, ferro fundido e cobre). Essas conexões normalmente têm um conector PE de eletrofusão no início e um conector metálico roscado ou flangeado na outra extremidade.

Válvulas de eletrofusão/válvulas de conexão de eletrofusão: Algumas válvulas de última geração são projetadas com conexões de eletrofusão, permitindo que sejam instaladas diretamente em válvulas PE por meio de eletrofusão, garantindo uma vedação altamente estanque entre a válvula e o tubo.

Esta linha abrangente e altamente especializada de acessórios de eletrofusão PE permite que os engenheiros projetem e instalem modernos sistemas de conexão de tubos PE que atendem a diversas condições operacionais complexas e altos padrões de segurança.
